33.E-R 모델

E - R (Entity - Relationship  : 개체 관계)모델



E-R모델은 개체와 개체 간의 관계를 기본 요소로 이용하여 현실 세계의 무질서한 데이터를 개념적인 논리 데이터로 표현하기 위한 방법



E-R 모델은 1976년 피터 첸(Peter Chen)에 의해 제안되고 기본적인 구성 요소가 정립되었음



E-R 모델은  개념적 데이터 모델의 가장 대표적인 것



E-R 모델은 개체 타입(Entity Type)과 이들 간의 관계 타입(Relationship Type)을 이용해 현실 세계를 개념적으로 표현함



E-R 모델에서는 데이터를 개체(Entity) 관계(Relationship) , 속성(Attribute)으로 묘사함

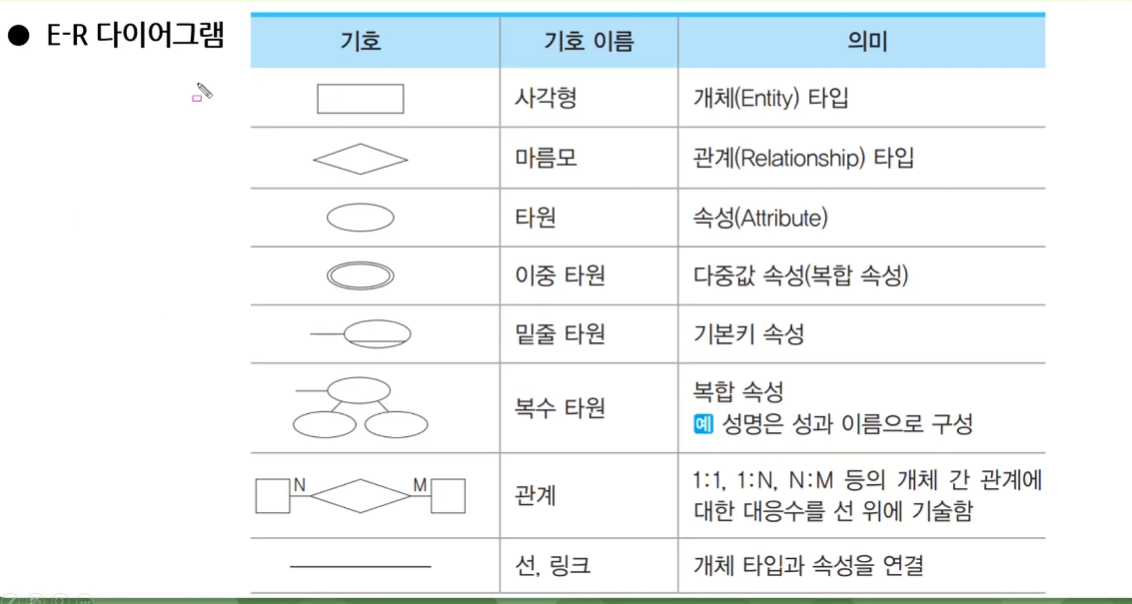

E-R 다이어그램으로 표현하며 , 1:1 , 1:N , N:M 등의 관계 유형을 제한 없이 나타낼 수 있음
